Prawdziwy solarny regulator ładowania MPPT 40A

Na wielu sprzedawców wystawia regulatory które w nazwie mają MPPT. Większość z nich to proste regulatory PWM. Jak rozróżnić PWM od MPPT ?

Regulatory MPPT oferują dużo szerszy zakres napięcia wejściowego z panela (ten który oferujemy do 100V). Do tego są większe i cięższe (więcej elektroniki).

Dlaczego tylko MPPT ma sens ?

Stosując regulator PWM tracisz od 30 do 60% energii jaką może dawać panel ! Kupujesz drogi panel i wykorzystujesz go w połowie ?

Regulator MPPT wyciska z panela do 98% energii, ponieważ stale monitoruje parametry pracy panela i dostosowuje obciążenia aby osiągnąć jak największą moc odbieraną w danej chwili.

Jest to zaawansowany a jednocześnie prosty w obsłudze i niezawodny regulator ładowania akumulatorów do paneli słonecznych obsługujący również obciążenie np. oświetlenie z funkcją czasowego sterownia. Jeżeli światło słoneczne zaczyna docierać do panela słonecznego, oświetlenie zostaje wyłączone, a akumulator jest ładowany. Po zachodzie słońca oświetlenie zostaje włączone na określony przez nas okres czasu.

Funkcje ochronne:

Przed odwrotną polaryzacją modułów solarnych, przed odwrotną polaryzacją podłączeń, przed odwrotną polaryzacją podłączonej baterii, przed krótkim spięciem na wejściu modułu, przed krótkim spięciem na wejściu obciążenia, przed otwartym obwodem podczas pracy bez baterii lub urządzeń, przed odwróconym prądem w nocy, przed przepięciem i niskim napięciem, przed przeciążeniem na wyjściu obciążenia, przed głębokim rozładowaniem akumulatora

Instrukcja obsługi:

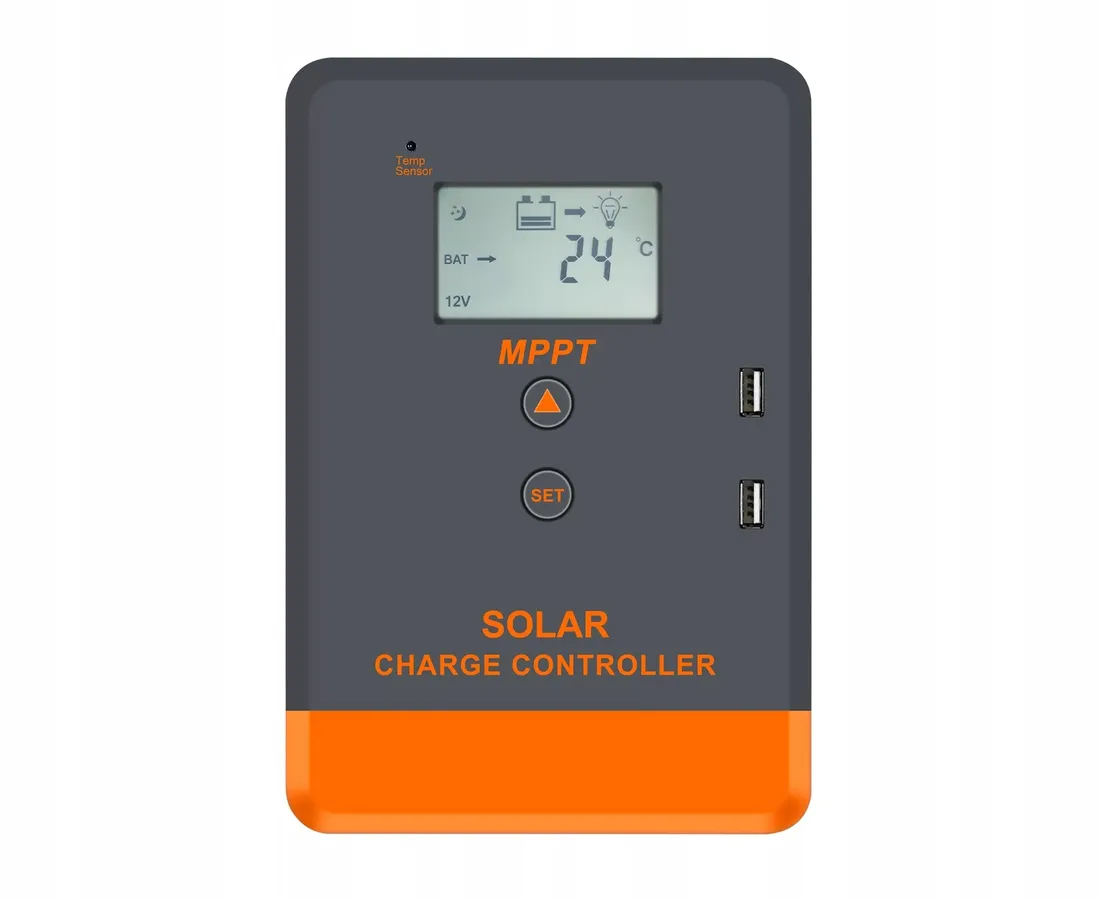

Do sterowania regulatorem służą 2 przyciski na przednim panelu. Strzałka w górę przełącza kolejne parametry, a przycisk set ustawia je.

Oznaczenia na wyświetlaczu: trapezowa siatka po lewej stronie oznacza podłączenie panela PV, środkowy symbol oznacza akumulator. W czasie ładowania widać przyrastające linie poziome wewnątrz akumulatora. Żarówka oznacza obciążenie. Strzałki pomiędzy symbolami oznaczają przepływ prądu/energii. Cyfrowy wyświetlacz u góry ekrany domyślnie wskazuje napięcie ładowania lub stanu akumulatora.

Kupując ten produkt otrzymujesz solarny regulator ładowania MPPT o maksymalnym prądzie 20A. Możesz do niego podłączyć nawet panele o mocy do 300W przy ładowaniu na 12V i 600W przy ładowaniu na 24V

Na innych aukcjach oferujemy wtyki MC4, panele fotowoltaiczne i falowniki do instalacji ON-GRID.

• Napięcia ładowania: 12V/24V Auto work
• zakres napięć akumulatora: 8-32V
• Maksymalne napięcie paneli: 100V
• Rodzaje akumulatorów: zdefiniowane użytkownika, kwasowe, AGM GEL, LiFePO4
• Maksymalne napięcie ładowania dla 12V: Kwasowe 14.6V, GEL/AGM: 14.8V
• Napięcie naładowanego akumulatora: 13.8V
• Restart ładowania: 12.6V
• Napięcie rozłączenia obciążenia: 10.8V
• Zużycie energii: <9.2mA 12V; <11.7mA 24V
• Rozłączenie odbiornika z powodu za wysokiego napięcia: 16V (24V x 2)
• Temperatura pracy: -20°C~+55°C
• Wilgotność: <95%bez kondensacji
• Klasa szczelności: IP30
• Wymiary mm: 150*220*67mm

Ze względu na pojawiające się komentarze osób średnio zorientowanych informujemy że:

1. Panele w warunkach polskich dają maksimum 80% mocy nominalnej. zatem Panel 300W daje w sposób ciągły 240W.

2.Regulator ładuje do napięcia 14,4V, co przy natężeniu 20A daje moc 288W (pod koniec ładowania moc ładowania zmniejsza się jednak).

3. Do regulatora można podłączyć nawet panel 500W, z tym że regulator wypuści na akumulator maksimum 20A. Większy panel NIE ma możliwości spalenia regulatora.

4. Dla regulatorów ładowania krytyczne jest napięcie z podłączonego panela lub paneli. NIE wolno przekraczać maksymalnego, bo regulator się spali.

5. UWAGA: W dokumentacji drukowanej jest błąd dotyczący maksymalnego napięcia z baterii. Wpisane jest 60V, a powinno być 75V
